3D-Fraktale
Julia-, Mandelbrot-,
Mandelbulb- und Mandelbox-Fraktale
(und auch ein paar 2D-Fraktale)
Für Eilige
Für alle die ja doch nur
wieder Bildchen schauen wollen geht's hier
direkt zur Galerie...
Was sind
Fraktale?
Für alle die es bis hierher geschafft haben :-) folgt nun
eine kurze Einführung in die Thematik...
"Normale" (nicht fraktale) Gebilde haben die Eigenschaft,
dass man ab einer bestimmten - wenn auch unter Umständen
sehr hohen - Auflösung alle Details erkennen kann. Fraktale
unterscheiden sich genau in dieser Hinsicht, denn bei
Fraktalen kann man beliebig kleine Teilbereiche (engl.: " fractions ")
betrachten und bekommt immer wieder gleichermaßen
komplizierte Strukturen zu Gesicht. Normalerweise sieht das
was man in verschiedenen Auflösungen sieht immer wieder
ähnlich aus. Diese Selbstähnlichkeit ist ebenfalls eine
typische Eigenschaft von Fraktalen.
2D-Julia-Fraktal (links) mit
Ausschnittsvergrößerungen (mitte und
rechts...
und das Zoomen liesse sich beliebig oft
wiederholen - es sähe immer ähnlich aus)
Das Fraktal selbst ist schwarz, die Umgebung hier
bunt dargestellt.
Die Tatsache, dass die Strukturen bei höheren Auflösungen
nicht einfacher werden kann mit der "Fraktalen Dimension" bzw. "Hausdorff-Besikovitch-Dimension"
beschrieben und gemessen werden:
Hierzu wird der Darstellungs-Raum (üblicherweise entweder
zwei- oder aber dreidimensional) zunächst in ein Raster aus
Segmenten einer bestimmten Kantenlänge k unterteilt (Quadrate
im R2, oder Würfel im R3).
Nimmt man nun eine Linie, die in n Segmenten liegt, so
wird diese bei einer Verdoppelung der Auflösung
(Halbierung von k) doppelt so viele Segmente umfassen.
Dieses ergibt nach obiger Formel die Dimension 1
(ln(2)/ln(2)), was man ja auch erwarten sollte.
Ein Rechteck, das zunächst k Segmente füllt, wird bei
einer doppelten Auflösung viermal so viele Segmente
umfassen. Auch damit erhält man die erwartete
Dimensionszahl von 2 (ln(4)/ln(2)).
Ein Quader, der k Segmente füllt wird bei doppelter
Auflösung achtmal so viele Segmente beanspruchen. Wiederum
ergibt sich erwartungsgemäß die Dimensionszahl 3
(ln(8)/ln(2)).
Auch andere Zoom-Faktoren als 2 ändern an diesen
Dimensionalitäten nichts, wie man sich leicht überlegen kann.
Für ein komplizierteres Objekt als es z.B. ein Quader ist,
welches aber selbst aus einzelnen Quadern zusammengesetzt ist,
kann man natürlich eine Auflösung finden, die zu niedrig ist
als dass alle Details des Objekts erkennbar würden. Jedoch
lässt sich eine Anfangsauflösung bestimmen, die hinreichend
hoch ist damit alle Details differenziert werden können.
Ausgehend von diesem Auflösungsgrad ergeben sich für höhere
Auflösungen die erwarteten Dimensionalitäten (also 3 für ein
Objekt, welches aus Quadern besteht; 2 für ein Objekt aus
Rechtecken und 1 für ein Objekt aus Linien).
Dieses gilt aber nicht für Fraktale, bei denen ja bei jeder
"verbesserten" (höheren) Auflösung nur wieder weitere Details
zum Vorschein kommen, welche in ihrer Komplexität denen zuvor
schon erkennbaren größeren Strukturen nicht nachstehen. Für
solche Objekte wird die Dimensionszahl größer als eigentlich
erwartet. Dabei muss man aber darauf achten, was denn das
"fraktale" an dem Fraktal ist. Bestimmt man die Fläche des
oben dargestellten "2D"-Julia-Fraktals durch Zählen der
Bildpixel bei verschiedenen Auflösungen erhält man die
Dimensionszahl 2. Damit besitzt die Fläche keine
fraktalartigen Eigenschaften! Das Fraktal hat jedoch eine
fraktale Umrisslinie,
für die sich eine Dimension >1 (hier ca. 1.25) ergibt. Zu
deren Bestimmung kann man die Bild-Pixel, die am Rand des
Fraktals liegen bei verschiedenen Auflösungen zählen.
Für künstlich erzeugte Fraktale ist die Dimensionszahl
weitgehend unabhängig von der Anfangsauflösung und dem
Zoom-Faktor. Für die vielen Fraktaltypen die durch rekursive
Prozesse gebildet werden ist diese Eigenschaft oft sogar
unmittelbar aus dem Konstruktionsprinzip (Rekursion) ableitbar1).
Auch natürliche Prozesse können fraktale Strukturen
hervorbringen - ein schönes und bekanntes Beispiel sind
Küstenlinien. Für diese kann die Fraktale Dimension aber stark
von der Auflösung abhängen und bei höheren Anfangsauflösungen
bis auf Normal-Niveau (d.h. Nicht-Fraktal-Niveau) absinken.
1)
Schönes Beispiel
ist das "Schneeflocken-Fraktal", an dem sich die
Fraktale Dimension auch besonders schön erklären
lässt, was aber von den hier verwendeten
Fraktaltypen wegführen würde.
Mandelbrot und Julia
Im Weiteren beschränke ich mich
auf Mandelbrot- und Julia-Fraktale, die sicher zu den
bekanntesten Fraktaltypen zählen. Sie sind nicht "per
Definition" (durch ihre Konstruktionsvorschrift) schon dazu
"verdammt" Fraktale zu sein, sondern entstehen "zufällig" aus
extrem einfachen
rückgekoppelten Systemen. Das schon solch einfache
Systeme derartig komplexe Strukturen erzeugen und damit ein
analytisch nicht mehr vorhersagbares ("chaotisches") Verhalten
an den Tag legen ist ein Umstand der in vielen Bereichen große
Probleme aufwirft. Die Regelung solcher Systeme ist i.d.R.
alles andere als trivial. Nur sind ja eigentlich alle dynamischen Vorgänge
(also eigentlich alle
realen Prozesse) in diesem Sinne rückgekoppelte Systeme, da
der zukünftige Systemzustand u.a. vom aktuellen Zustand
abhängt. Andererseits macht genau das die Sache erst spannend
- und nett anzusehen sind die Dinger obendrein auch noch...
Das berühmte Apfelmännchen (also das
Mandelbrot-Fraktal)
2D-Julia- oder Mandelbrot-Fraktale werden mit Hilfe von komplexen Zahlen
berechnet. Dabei werden Real- und Imaginär-Teil einer
komplexen Zahl als X- bzw. Y-Koordinate interpretiert. Statt
der "zweidimensionalen" komplexen Zahlen werden für 3D-Julia-
und Mandelbrot-Fraktale (letztere machen nur begrenzt Sinn) Quaternions (oder auch Hypercomplex Numbers)
verwendet. Diese bestehen aus 4 statt aus 2 Komponenten. Davon
werden die ersten drei als X-, Y- und Z-Koordinate
interpretiert 1),
während die letzte ("überflüssige") Komponente für ein
bestimmtes Fraktal auf einen festen Wert gesetzt wird.
"Vierdimensionale" Zahlensysteme verwendet man übrigens nur
deshalb, weil es offenbar keine in sich konsistenten
"dreidimensionalen" Zahlensystem gibt2).
Berechnungsvorschriften für
komplexe Zahlen / Quaternions:
Im Übrigen ist die Berechnungsvorschrift für 2D- und
3D-Fraktale identisch. Und darüber hinaus auch erfreulich
einfach - was in gewisser Weise wiederum erschreckend ist,
wenn man bedenkt was für komplexe Strukturen damit erzeugt
werden.
Folgende Reihe wird evaluiert:
Z' =
(Z*Z)+C
alternative
Darstellung:
Z(i+1)
=
(Z(i)*Z(i))+C ,
i=0,1,2,...
( i =
Iterations-Zähler )
Ziel der Berechnung ist zu entscheiden ob ein Punkt (2D:
(X,Y), 3D: (X,Y,Z)) der Mandelbrot- bzw. Julia-Menge
angehört. Entscheidend für die Mengenzugehörigkeit ist die
Entwicklung der Z-Werte in oben genannter Reihe:
Entfernt sich Z immer weiter vom Ursprung, d.h. der
Abstand geht gegen Unendlich, so gehört der Wert nicht
zur Mandelbrot-/Julia-Menge.
Konvergiert die Reihe aber oder oszilliert
sie zwischen verschiedenen Punkten, so gehört der Wert der
Julia-/Mandelbrot-Menge an.
Um einen Wert sicher der jeweiligen Menge zuordnen zu
können müsste diese Reihe (leider) für unendlich viele
Schritte berechnet werden - denn das chaotische Verhalten
dieser Reihe mach es unmöglich den Ausgang einfacher (analytisch)
vorherzusagen. Umgekehrt kann dagegen wenigstens die
Mengenzugehörigkeit für einen Z-Wert, dessen Abstand
zum Ursprung >2 ist mit Sicherheit ausgeschlossen werden
(die Reihe geht danach sicher gegen Unendlich). Zur
Abschätzung (in endlicher Zeit) wird die Reihe spätestens
nach einer festen Anzahl (MaxIter) von Schritten
abgebrochen. Wird innerhalb dieser Schrittanzahl der Abstand
2 zum Ursprung nicht erreicht, so wird der Wert als der
Menge angehörig angesehen (teilweise wird aus
Effizienzgründen bereits bei kleineren Abständen
abgebrochen, s.u.: BailOut ).
Kleinere Werte für MaxIter und BailOut
führen jeweils dazu, dass mehr Werte (fälschlich) den Mengen
zugeordnet werden. Die fraktalen Strukturen in den
Randbereichen werden dadurch weniger gut
herausgearbeitet.
Abbruchbedingung (Wert nicht
inMandelbrot-/Julia-Menge):
Bedingung 1:
sqrt(Z1(i)2
+ ... + Zk(i)2)
> BailOut,
(harte
Bedingung, wenn BailOut >= 2)
Bedingung 2:
i
>MaxIter
(Heuristik)
( k =
Anzahl der Komponenten 2D: k = 2
(real, imaginär), 3D: k = 4 )
Um die Mandelbrot- bzw. Julia-Mengen zu berechnen wird die
Formel unterschiedlich angewendet:
Für die Mandelbrot-Berechnung ist C der
zu berechnende Punkt (d.h. die Komponenten der komplexen
(hyper-komplexen) Zahl C entsprechen den
Koordinaten des fraglichen Punkts z.B.: C.real = X
und C.imag=Y). Z wird dagegen auf "0"
gesetzt (alle Komponenten = 0, für 2D also Z.real = 0
und Z.imag=0).
Für die Julia-Berechnung entspricht das
(initiale) Z (auch Z(0) geschrieben) dem
fraglichen Punkt während C beliebig aber fest
gewählt ist. C sollte dabei der Mandelbrot-Menge
angehören, um eine nicht leere Julia-Menge zu erhalten.
Interessant sind insbesondere C-Werte aus dem
"Randbereich" der Mandelbrot-Menge. Setzt man C dagegen
auf den Koordinatenursprung (alle Komponenten auf 0) so
entsteht gar kein Fraktal, sondern ein Kreis (2D) bzw. eine
Kugel (3D).
Initialisierung:
2D
3D
Mandelbrot:
Z(0) = (0,0),
C =
(X,Y)
Z(0) = (0,0,0,0),
C =
(X,Y,Z,T), T=const
Julia:
Z(0) = (X,Y),
C
aus M-Set
Z(0) = (0,0,0,0),
C
aus M-Set
(M-Set = Mandelbrot-Menge)
Man kann viele interessante Variationen erzeugen indem man
die, in diesem Kapitel vorgestellten, Berechnungsvorschriften
verändert (viele der unten gezeigten Fraktale sind nicht mit
dem "originalen" Berechnungsschema entstanden, sondern mit
solchen Abwandlungen. Da die Beschreibung, der von mir
verwendeten speziellen Fraktalberechnungsarten aber recht
länglich ist, habe ich dieses Kapitel hierher ausgelagert. Zudem
habe musste ich inzwischen erkennen, dass diese Formeln alle
reichlich instabil sind und die Menge eigentlich leer ist und
nur durch einen nicht allzu hoch gewählten Parameter MaxIter überhaupt (und
damit eigentlich fälschlich) Punkte der Menge zugeordnet
werden. Trotzdem sind einige ganz nette Strukturen dabei. Zwei
Abwandlungen verdienen allerdings besondere Beachtung und
werden im nächsten Kapitel beschrieben.
1)
Quaternions
werden auch zur Berechnung von Transformationen im R3
benutzt. Dabei korrespondieren aber die letzten drei
Komponenten mit X, Y und Z. Dadurch sollte man sich
bitte nicht verwirren lassen...
2)
Hamilton, der
die Quaternion-Zahlen entdeckte, hat vorher
jahrelang erfolglos nach dreiwertigen Zahlen
gesucht.
Mandelbulb und Mandelbox
Diese beiden Abwandlungen des
normalen 3D-Mandelbrot-Fraktals habe ich selbst erst kürzlich
im Internet entdeckt.
Mandelbulb (links) und Mandelbox (rechts)
Das Mandelbulb-Fraktal geht zurück auf eine Formel von Daniel
White (der auch wunderschöne Fraktal-Bilder auf seiner Seite
hat). Das Problem an der oben beschriebenen Form
3D-Mandelbrot-Fraktale mit Quaternion-Zahlen zu berechnen
besteht darin, dass die 3D-Form nur dadurch entsteht, dass die
Form um die X-Achse rotiert und die feinen Strukturen
entsprechen zu ringförmigen Strukturen langgezogen werden
(unten in der Galerie ist ein Bild auf dem das schön zu
erkennen ist). Bei 3D-Julia-Fraktalen ist das Problem nicht
ganz so offensichtlich, da die Rotationsverzerrung komplexer
ist, prinzipiell ist es aber auch hier vorhanden. Die Formel
von White definiert die Operationen für das Quadrieren und die
Addition auf dreiwertigen Zahlen und führt zu einem
Mandelbrot-Fraktal in dem die feinen Strukturen kleine
"Knollen" ("Bulbs") formen. Da diese Knollen dann beliebig
klein werden kommt ein Problem zum Tragen, das ich bisher
völlig ignoriert hatte - doch dazu im nächsten Kapitel mehr,
hier erstmal die Formel:
Berechnungsvorschriften für
Mandelbulbs:
Da die Funktionen Sinus, Cosinus, Asin und Atan2 relativ
langsam sind kann man diese auch vermeiden, was hier
(nur) für den häufigsten Fall von Mandelbulbs achter
Ordnung gezeigt ist:
Vielleicht sogar noch interessanter ist das Mandelbox-Fraktal,
das mit folgender Berechnungsformel entsteht und welches
(anders als das Mandelbulb und "normale" Mandelbrot- und
Julia-Fraktale) in beliebigen hoch-dimensionalen Räumen
gebildet werden kann (der Einfachheit halber beschreibe ich es
hier für den dreidimensionalen Fall, obwohl ich intern alle
Fraktale mit den vierdimensionalen Quaternions berechne, wobei
für Mandelbulbs die vierte Komponente ungenutzt bleibt). Hier
die Formeln:
standardmäßig mit: s =
2 (scale) f =
1 r =
0.5 (radius)
(X.x, X.y, X.z, ... = Mehrwertige
Zahlen)
Fraktale
in der Natur
Ich wurde bereits gefragt, ob es
Mandelbrot- und Julia-Fraktale auch in "echt", also in der
Natur gibt. Prinzipiell haben viele natürliche Strukturen
fraktale Eigenschaften. Wobei natürlich in der Natur nicht
unendlich kleine Ausschnitte vergrößern kann, ohne das
irgendwann der Detaillierungsgrad abnimmt - von wegen kleinste
Bausteine der Materie und so... Andersherum gibt es auch
Fraktale, die eindeutig natürliche "Vorbilder" haben - das
bereits erwähnte Schneeflockenfraktal, oder Fraktale, die
farnähnliche Gebilde hervorbringen sind Beispiele dafür. Aber
gibt es auch Entsprechungen für Mandelbrot- und
Julia-Fraktale?
Es gibt einige Seiten die Kornkreise anführen. Die Seiten, die
ich gesehen haben schwurbeln da fröhlich von "absolut exakten"
Fraktalen, obwohl auf den (meist schlechten) Bildern nur
andeutungsweise das Apfelmännchen oder ähnliche Strukturen
abgebildet sind, die meist einfach aus Kreisen
zusammengesetzt sind und außerdem eben gerade nicht sonderlich
exakt wirken. Na gut nach der langen Reise kann man von den
Außerirdischen auch wirklich nicht verlangen noch aufwändigere
Gebilde in das Kornfeld zu latschen. Aber "fraktal" sind diese
Strukturen nun wirklich nicht, dafür brauchts dann schon einen
gewissen Detaillierungsgrad...
Die beste Entsprechung für ein 2D-Mandelbrot- / Julia-Fraktal,
die mir bisher untergekommen ist, ist der unten abgebildete
"Embaise de Almendra", ein Stausee in Spanien den ich kürzlich
aus dem Flugzeug heraus erblickte und natürlich sofort
ablichten musste. Gerade in Spanien gibt es aber noch einige
weitere Stauseen, die zumindest auf der Karte auch in diese
Richtung gehen. Viel darf man da aber (meiner Meinung nach)
nicht hineininterpretieren, es handelt sich einfach um eine
zufällige Ähnlichkeit...
Der Stausee "Embaise de Almendra" in
Spanien sieht doch tatsächlich ein bisschen wie
ein Julia- oder ein Ausschnitt aus dem
Mandelbrot-Fraktal aus.
Darstellung 2D / 3D
2D- und 3D-Darstellungen
unterscheiden sich in einer Beziehung deutlich:
bei 2D-Fraktalen wird die eigentliche Menge
normalerweise einheitlich schwarz dargestellt, während die
umliegenden (nicht der Menge angehörenden Werte) z.B.
entsprechend ihrer "Fluchtgeschwindigkeit" (Anzahl
Schritte bis ein Abstand >2 vom Ursprung erreicht wird)
eingefärbt werden. Natürlich kann man über diesen Weg auch
eine Höheninformation generieren und das Fraktal damit
dreidimensional darstellen. Tatsächlich sind die meisten
Fraktale, die man als 3D-Fraktale findet derartige
Darstellungen zweidimensionaler Fraktale (siehe auch letztes Bild der Galerie).
bei 3D-Fraktalen wird die Menge selbst als
dreidimensionaler Körper dargestellt, die umliegenden
Bereiche sind hingegen "durchsichtig" (Luft). Im
einfachsten Fall lässt man das Fraktal selbst einfarbig.
Man kann aber auch ähnlich dem 2D-Fall "Nebenprodukte" der
Berechnung zur Farbgebung verwenden. Z.B. kann man den
Z-Wert beim Abbruch (nach MaxIter-Schritten) heranziehen
und die ersten drei Komponenten in RGB-Werte umrechnen (so
haben die meisten unten gezeigten Fraktalen ihre Farben
erhalten). Allerdings gibt das sehr pixelige
Farb-"Verläufe". Bessere Methoden werden unten besprochen.
Bei einem Schnitt durch das Fraktal kann man auch wieder
das Fraktal durchsichtig und die umliegenden Bereiche
farbig machen, so dass sich das Frakal als Negativ in
einem "soliden" Block darstellt (Beispiele dafür
sind unten in der Galerie zu
finden).
Ein weiterer Unterschied besteht darin, dass man bei einem
2D-Fraktal einfach alle (X,Y)-Punkte des darzustellenden
Bereichs berechnet, während man bei einem 3D-Fraktal
zweckmäßiger Weise versucht, den Bereich in dem sich das
darzustellende "Objekt" befindet, möglichst gut einzugrenzen
("Fraktal du bist umzingelt"), um nicht die vielen Punkte
eines (X,Y,Z) Raumes abarbeiten zu müssen.
Schnitt durch ein Julia-Fraktal
(links) und ein Mandelbrot-Fraktal (rechts),
wobei die Punkte entsprechend des geschätzten
Abstands eingefärbt wurden (rot=nah, über gelb,
grün und blau=fern). Man sieht u.a. auch, dass
das Abstandsmaß innerhalb des Fraktals nicht
funktioniert.
Häufig wird dabei ein Ansatz verwendet, der ein Abstandsmaß verwendet,
welches für jeden Punkt im Raum angibt wie weit der
nächstliegende Punkt des Fraktals noch entfernt ist
(allerdings nicht in welcher Richtung). Man geht also von
einem Punkt p immer soweit in Richtung des virtuellen
Licht-Strahls voran, wie es der, für diesen Punkt p berechnete
Abstandswert erlaubt und prüft dann erneut (der nächstliegende
Punkt kann sich ja seitlich von der Geraden (des "Strahls")
befinden auf der man sich bewegt, man "fliegt" also an diesem
nächsten Punkt vorbei und nähert sich danach ggf. einem
anderen Punkt). Ein solches Abstandsmaß bietet auch eine
elegante Möglichkeit, die Oberfläche eines Fraktals zu
glätten, indem man alle Punkte die nicht weiter als ein
bestimmter Abstand vom eigentlichen Fraktal entfernt sind,
ebenfalls noch als dem Fraktal zugehörig ansieht. Dies ist
insbesondere für die oben besprochenen Mandelbulb- und
Mandelbox-Fraktale notwendig, die sehr fein strukturierte
Oberflächen besitzen. Daher verwende ich inzwischen auch
diesen Ansatz, der darüber hinaus den Vorteil hat, dass man
das Fraktal "on-the-fly" rendern kann, ohne dessen Oberfläche
zunächst in eine Struktur "scannen" zu müssen, was einen sehr
großen Speicherbedarf zur Folge haben kann... Bei Interesse
kann man einige Details zu dem Rendering-Verfahren hier nachlesen.

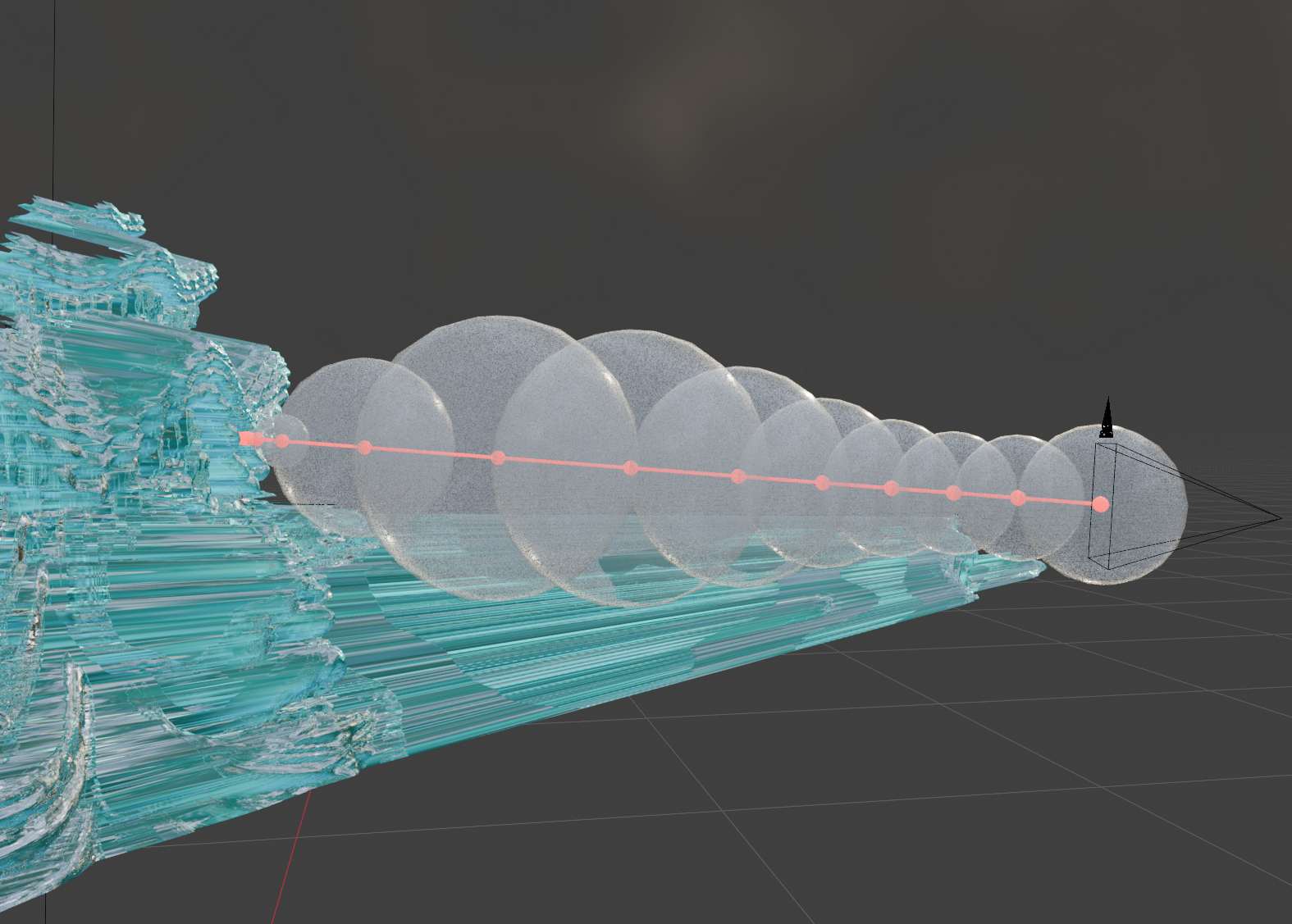

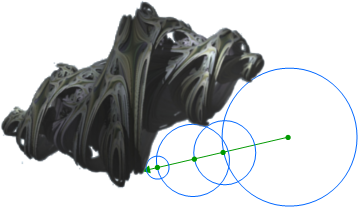

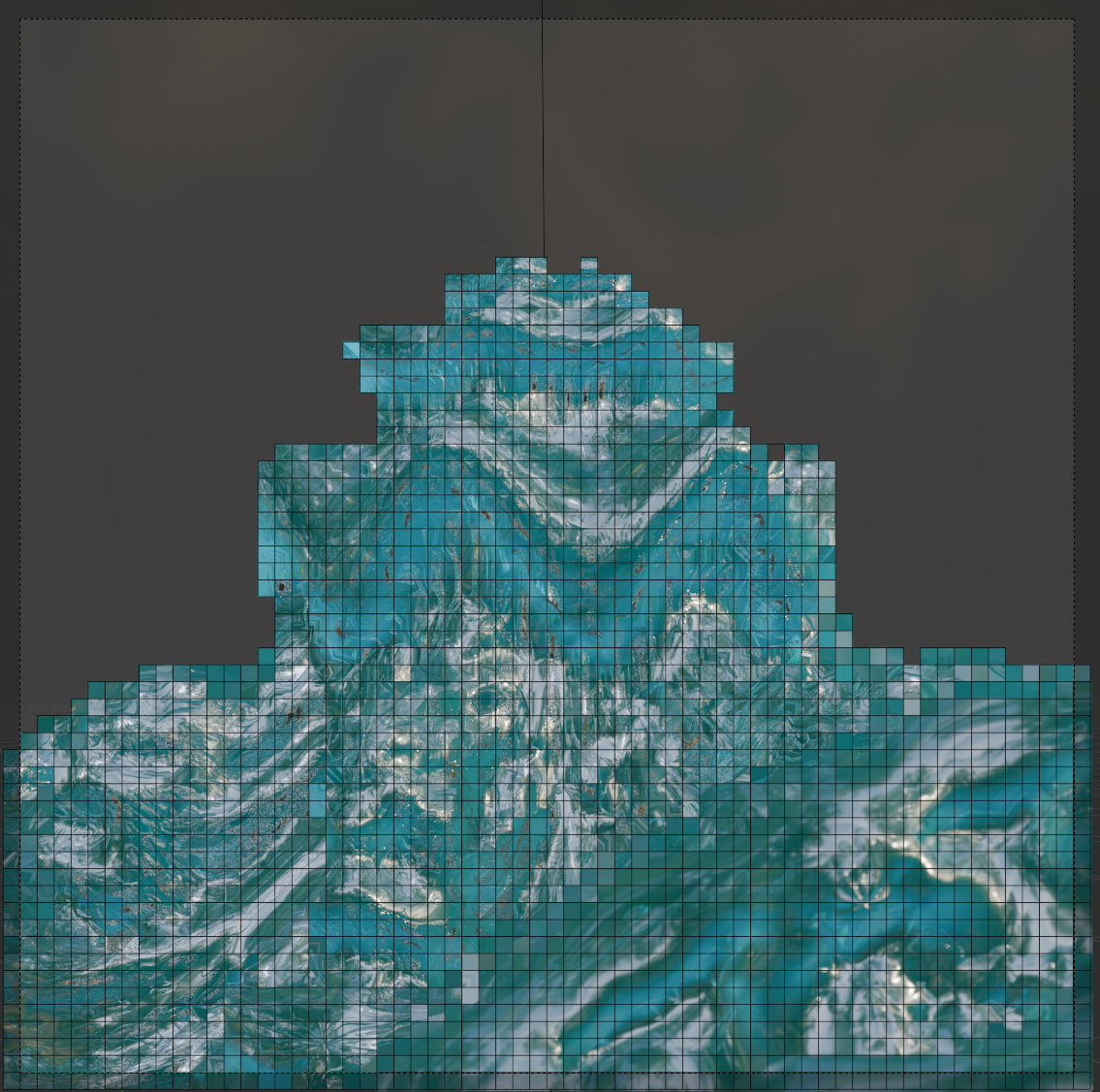

Das Abstandsmaß wird benutzt um sich
schnell der Oberfläche anzunähern. Für den
Ausgangspunkt eines "Lichtstrahls" wird damit
der Abstand berechnet, dann bewegt man sich um
diesen Abstand weiter auf dem Strahl und
berechnet das Abstandsmaß für diesen neuen
Punkt, usw., bis man sich der Oberfläche weit
genug angenähert hat.
Abstandsmaß für Mandelbrot-
und Julia-Fraktale:
Der Abstand d
ist durch folgende Formel gegeben:
d =
G
1)
|G'|
wobei gilt:
G=
lim
n to Inf
1
log(|Zn|)
2)
pn
Dabei ist n die
Anzahl von Iterationen (bis zum Abbruch) und p ist die Potenz von
Z; bei normalen
Mandelbrot-/Julia-Fraktalen ist p=2 (daZ = Z2 + C), bei
Mandelbulbs wird dagegen häufig mit der achten Potenz
gerechnet, demnach wäre hier p=8.
Für normale Mandelbrot-/Julia-Fraktale kann die Formel
für |G'(c)|
bestimmt werden durch:
|G'|=
lim
n to Inf
1
|Z'n|
pn
|Zn|
Wobei Z' die
Ableitung von Z = Z2 + C ist, was
wiederum selbst eine Reihe darstellt, die parallel zu Z evaluiert wird:
Leider ist Z'n nicht direkt als
Normalenvektor zu gebrauchen. Bisher habe ich nur für
Mandelbrot-Fraktale herausgefunden, wie sich der
Normalenvektor aus Z'n berechnen lässt.2)
Für Mandelbulb- und Mandelbox-Fraktale sind zwar
ebenfalls Ableitungen bekannt, diese sind jedoch
insbesondere für das Mandelbulb-Fraktal recht komplex.
Ich benutze daher (nach einer Idee von Iñigo Quilez, bei
der ich allerdings immer noch nicht ganz sicher bin, ob
ich das ganz richtig umgesetzt habe) die "Rohform" der
Formel, wie sie durch Formel 1)
beschrieben ist. G lässt
sich mit der Formel 2) abschätzen
indem man das letzte Zn
benutzt. Der Faktor 1/pn kürzt sich heraus,
wodurch die Potenz p
keine Rolle mehr spielt. Der Gradient G' wird
näherungsweise bestimmt, indem man die Reihe Z = Z*Z + C nicht
nur mit einem initialen Wertepaar für Z und C beginnt, sondern
noch ein bis zwei Nachbarn in jeder Dimension evaluiert.
Für Quaternion-Zahlen also zusätzlich zu Z0 und C0 auch für folgende
Paare (wobei je nach Fraktal-Typ nur entweder C oder Z
mit einem Offset versehen wird, während der jeweils
andere Wert eines Wertepaares auf C0 bzw. Z0 gesetzt wird):
Julia
Mandelbrot
Z0 =
(Z.x, Z.y, Z.z, Z.t),
C0 =
(C.x, C.y, C.z, C.t)
Z1 = (Z.x + r, Z.y, Z.z,
Z.t),
C1 = (C.x + r, C.y, C.z,
C.t)
Z2 = (Z.x - r, Z.y, Z.z,
Z.t),
C2 = (C.x - r, C.y, C.z,
C.t)
Z3 = (Z.x, Z.y + r, Z.z,
Z.t),
C3 = (C.x, C.y + r, C.z,
C.t)
Z4 = (Z.x, Z.y - r, Z.z,
Z.t),
C4 = (C.x, C.y - r, C.z,
C.t)
Z5 = (Z.x, Z.y, Z.z + r,
Z.t),
C5 = (C.x, C.y, C.z + r,
C.t)
Z6 = (Z.x, Z.y, Z.z - r,
Z.t),
C6 = (C.x, C.y, C.z - r,
C.t)
Z7 = (Z.x, Z.y, Z.z, Z.t +
r),
C7 = (C.x, C.y, C.z, C.t +
r)
Z8 = (Z.x, Z.y, Z.z, Z.t -
r),
C8 = (C.x, C.y, C.z, C.t -
r)
Wobei r ein
möglichst kleiner Offset ist (der aber noch zu numerisch
stabilen Ergebnissen führt - ich arbeite derzeit mit r=10-8).
Für die höchste Genauigkeit nimmt man dann alle Nachbarn
und bildet die mittleren Differenzen:
besser passt (warum weiß ich leider nicht genau).
Interessant an dieser Variante ist aber dass G' (bzw. die ersten
drei Komponenten von G')
auch gleich als Normalenvektor genutzt werden kann!
Damit kann man sich eine ähnlich aufwändige Berechnung
der Normalenvektoren, wie sie bei den
"Ableitungs-Verfahren" noch nötig wäre sparen, weshalb
ich momentan grundsätzlich diese Variante benutze.
Die Evaluierung der Reihe wird übrigens bereits vor
Erreichen von MaxIter abgebrochen, wenn der quadrierte
Abstand von Z0 größer wird als 1020,
oder der Abstand von Z0 zu einem seiner
Nachbarn Z1..8 größer wird als r/100. Beides
hat numerische Gründe, da die Berechnung sonst instabil
wird, oder im nächsten Schritt die im Rechner
darstellbaren Bereiche verlassen könnte.
Früher verwendete ich aber (größtenteils aus Unkenntnis) einen
anderen Ansatz, den ich "Tiefenbohrungsmethode"
getauft habe. Bei dieser Methode wird die Oberfläche des
Fraktals "abgescannt" und die gefundenen Punkte in einer
internen Struktur abgelegt. Ein grundsätzliches Problem beim
Finden des Objekts wird dabei auch durch die oft sehr dünnen
Strukturen aufgeworfen.
Der Online-Fraktal-Creator
funktioniert z.B. noch nach diesem Prinzip. Dieser gibt auch
eine kleine Statistik aus, die z.B. so aussieht:
STATISTICS:
evaluated 19930433 of 1024000000 pnts (1.94633%)
with 560668 hits at 19930433 trials (2.81313%)
Diese Auswertung zeigt an, dass die Berechnung, ob ein
bestimmter Punkt im Raum zum Fraktal gehört "nur" 19930433,
also knapp 20 Millionen mal durchgeführt wurde. Das ist zwar
eine recht beachtliche Zahl, jedoch sind das weniger als 2
Prozent (1.94633%) der Zahl die herausgekommen wäre, wenn die
Berechnung für alle 800x800x1600=1024000000, also gut eine
Milliarde Punkte des Suchraumes durchgeführt worden wäre.
Trotz des offensichtlichen Effizienzgewinns stellte sich nur
bei 560668 Punkten heraus, dass sie Teil des Objekts
(Fraktals) waren, das sind weniger als drei Prozent (2.81313%)
der knapp 20 Millionen berechneter Punkte. Die restlichen gut
97 Prozent stellten sich also als "Luft" heraus. Die konkreten
Trefferquoten schwanken natürlich stark, abhängig vom Aussehen
und der Größe (relativ zum Suchraum) des Fraktals. Aber für
die meisten unten dargestellten Fraktale sind das recht gute
Beispielwerte.
Tiefenbohrungsmethode:
Die Methode, um mit möglichst wenigen Berechnungen alle
relevanten Punkte zu finden, nenne ich
"Tiefenbohrungsmethode".
Die allererste Idee bestand darin den Raum zunächst in
Würfel einzuteilen (also eine Art dreidimensionalem
Schachbrettmuster). Berechnet werden sollten im ersten
Schritt nur die Eckpunkte der Würfel. Dort wo man fündig
geworden wäre sollte durch eine feinere Unterteilung des
umliegenden Raumes rekursiv weitergesucht werden.
Natürlich darf dabei die initiale Größe der Würfel nicht
zu groß gewählt werden, da sonst die Gefahr besteht das
Objekt komplett zu übersehen. Diese Methode
funktionierte leider nicht sonderlich gut, da dünne
Strukturen leicht übersehen werden, was insbesondere in
Z-Richtung unangenehm ist.
Daher wird stattdessen an den Eckpunkten eines (2D)
Schachbrettmusters "in die Tiefe gebohrt", d.h. es wird
an diesen Stellen jeweils jeder Punkt (entsprechend der
gewählten Auflösung) in Z-Richtung berechnet (bei einer
Bildtiefe von 1600 Punkten also jeweils 1600
Berechnungen). Danach wird das Suchraster schrittweise
verfeinert, wobei für alle weiteren Punkte eben nicht
mehr von ganz vorne gesucht wird, sondern die jeweils
bereits berechneten umliegenden Punkte berücksichtigt
werden. Die Annahme, die dabei gemacht wird ist, dass
sich der Z-Wert in einem Suchraster von (x +/- delta, y
+/- delta) nicht um mehr als delta ändern sollte. Diese
Annahme muss nicht stimmen, jedoch habe ich bisher, bei
"meinen" Fraktalen damit keine Probleme beobachtet. Auch
hier darf aber natürlich die Rastergröße für den ersten
Suchschritt nicht zu groß gewählt werden. Ansonsten ist
das Verfahren jedoch deutlich robuster als das zuvor
beschriebene. Eine erste Verbesserung besteht darin aus
zwei gegenüberliegenden Richtungen (also vorne und
hinten) gleichzeitig zu suchen, um den Suchraum noch
besser eingrenzen zu können. Früher bestand das Ergebnis
lediglich aus einer 2D-Matrix mit Höhe x Breite
Elementen, die jeweils den dem Beobachter
nächstliegenden Punkt repräsentierten (also insbesondere
dessen Z-Wert und dessen Farbe). Inzwischen ist es
jedoch möglich, auch in eine Art 3D-Matrix zu scannen.
Dabei muss nicht nur von vorne und hinten, sondern auch
von oben und unten sowie von rechts und links gescannt
werden, um alle Oberflächen-Punkte zu finden. Zudem
sollten mehrere hintereinanderliegende Oberflächen
erfasst werden, indem man nachdem die äußersten
Oberflächen-Punkte gefunden wurden weiter nach innen
geht bis man wieder eine Oberfläche findet, usw.

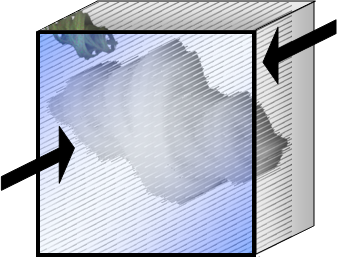

Hier sind alle Raumpixel
dargestellt die für die Berechnung eines
Fraktals (kleines Bild) ausgewertet
wurden, egal ob sie dann zum Fraktal
gehörten oder nicht (man sieht die
"Bohrlöcher", die in Scan-Richtung, also
hier der Z-Achse verlaufen). Die Punkte
werden in einer 2D-Matrix abgelegt, die
jeweils nur den Punkt enthält der dem
Betrachter am nächsten ist (kleinster
Z-Wert).

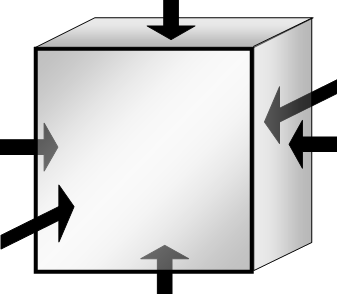

Zum Scannen in eine 3D-Matrix
kann mit demselben Verfahren von allen
Seiten gescannt werden. Zusätzlich werden
mehrere Ebenen hintereinanderliegender
Oberflächen gescannt, indem ab den Z-Werten
der jeweils letzten Ebene weitergesucht
wird. Die "3D-Matrix"kann wegen der
enormen Anzahl von Elementen nicht einfach
als 3D-Array (z.B. Point[][][])
repräsentiert sein!
Kombination der Methoden:
Die beiden Methoden lassen sich auch kombinieren: Statt einen
"Sicht-Strahl" nämlich immer beim Beobachter beginnen zu
lassen, kann man die umliegenden Punkte berücksichtigen, um
bereits weiter vorne zu beginnen - das spart Rechenzeit. Mein
derzeit schnellster Algorithmus scannt daher in dieser Form
den Suchraum aus der Sicht des Beobachters, sowie auch aus der
Sicht aller Lichtquellen (nötig für die Schattenberechnung)
und legt die gefundenen Punkte in 2D-Matritzen ab. Bei
spiegelnden Oberflächen muss allerdings, ohne Hilfe eines
solchen Scans weitergesucht werden, indem der reflektierte
Sichtstrahl weiterverfolgt wird...

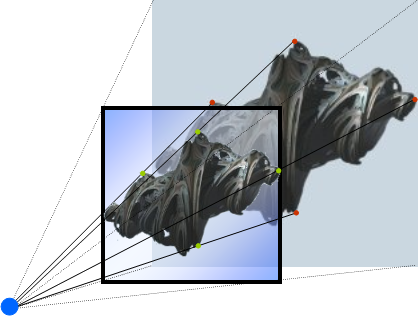

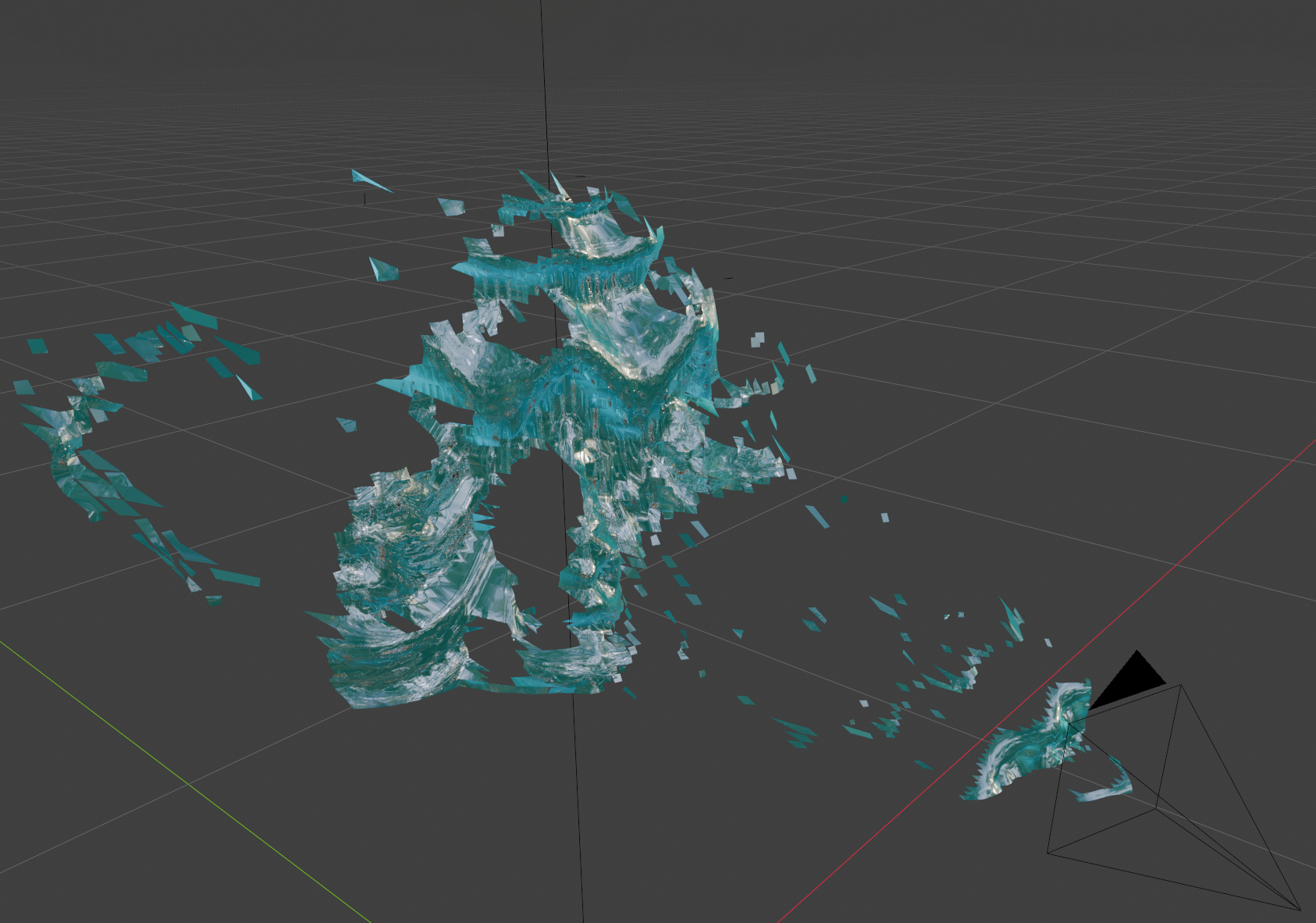

Mit der oben beschriebenen Methode
wird das Objekt (Fraktal) zunächst aus der
Perspektive des Beobachters (blauer Punkt) sowie
entsprechend aller Lichtquellen (hier nicht
dargestellt) in eine 2D-Matrix (hier symbolisch
schwarz umrandet) gescannt. Wobei die
"Abtaststrahlen" hier nicht parallel verlaufen,
sondern entsprechend der Perspektive im
Beobachter zusammenlaufen.
1)
Ich habe beide
Varianten im Netz gefunden - dass die eine Formel
aber nur für Mandelbrot-, die andere dagegen nur für
Julia-Fraktale zu stimmen scheint, habe ich auch nur
durch Ausprobieren herausgefunden...
2)
Für
Julia-Fraktale dreht sich Z' auf seltsame Art auch
in der vierte Dimension. Ich habe noch keine Ahnung
was das zu bedeuten hat, oder wie es sich vermeiden
lässt...
Farbgebung
Mein erster Ansatz bestand darin
das letzte Zn der Reihe Z = Z2 + C zu
nehmen und die ersten drei Komponenten Z.x, Z.y und Z.z in die
Farb-Kanäle Rot, Grün und Blau umzurechnen. Viele Fraktale,
die in der "alten" Galerie zu sehen sind, habe so ihre Farben
erhalten. Das funktioniert ganz gut, solange man nur wenige
Iterationen macht und bei BailOut=2 abbricht. Wenn man aber
mit einem Abstandsmaß rechnet, macht man i.d.R. viele
Iterationen (da der MaxIter-Parameter nicht mehr zur Glättung
ge-/missbraucht wird) und den BailOut-Parameter gibt es dann
gar nicht mehr. Das führt zu sehr pixeligen Farb-"Verläufen".
Eine schöne Alternative bieten aber z.B. die sogenannten
Orbit-Traps. Hier wird geschaut wie nahe Z im Verlauf der
Evaluierung der Reihe Z = Z2 + C einem oder
mehreren Punkten, den sogenannten "Orbit-Traps" kommt. Der
minimale Abstand (also min(|Zn - OrbitTrap|)) wird dann zur Farbgebung
herangezogen - z.B. als Hue-Wert einer Farbe, oder bei drei
Orbit-Traps als Rot-, Grün- und Blau-Werte. Statt eines
punktförmigen Orbit-Traps kann z.B. auch der minimale Abstand
zu einer oder mehreren Geraden benutzt werden (z.B. den drei
Hauptachsen). Außerdem ist es möglich andere Maße als den
minimalen Abstand zu benutzen. Hier sind also zahlreiche
Variationen möglich... Einige Beispiele sind in der neuen
Galerie unten zu sehen.
Fraktale im Film
Auch auf dieser Seite zu finden
sind ein paar Fraktal-Filme (die allerdings noch mit der alten
Methode erzeugt wurden, also ohne Verwendung eines
Abstandsmaßes). Hierbei wurden die C-Werte kontinuierlich
verändert und die entstehenden einzelnen Fraktal-Bilder als
Film abgespeichert. Zusätzlich wurden die Fraktale dabei
gedreht und teilweise die Beleuchtungsrichtung verändert.
Beispiele sind ganz unten
auf dieser Seite in der Galerie zu finden. Das
funktioniert, weil kontinuierliche Änderungen von C zu ebenso
kontinuierlichen (also nicht sprunghaften) Änderungen der Form
führen. Das Prinzip ist im Folgenden nochmal veranschaulicht -
das mittlere Bild ist sowohl, was den C-Wert angeht, als auch
in Bezug auf die Form, irgendwo zwischen den beiden außen
dargestellten Fraktalen (die Sprünge zwischen den Bildern sind
hier natürlich noch viel zu groß - für einen Film muss man
eine wesentlich feinere Abstufung der Einzelbilder wählen):
C = (-0.9, 0.2, -0.2,
0.05)
C = (-0.575, 0.225,
-0.25, 0.05)
C = (-0.25, 0.25, -0.3,
0.05)
Fraktale Dimension bei Julia-Fraktalen
Ein kleiner Nachtrag
zu der Fraktalen Dimension. Links sind die Werte der
Fraktalen Dimension (farblich codiert) für
2D-Julia-Fraktale in Abhängigkeit von verschiedenen
C-Werten (X- und Y-Achse) abgetragen. Zu erkennen
ist, dass der C-Wert eines Julia-Fraktals aus der
Mandelbrot-Menge stammen muss (das typische
"Apfelmännchen" ist sichtbar). Zudem sieht man dass
die Dimensionszahl zu den Rändern hin steigt,
während sie um den Koordinatenursprung herum nahe 1
liegt - also mit C-Werten aus diesem Bereich keine
Fraktale entstehen.
Code
Den ganzen C++ Code für die
eigentliche Fraktal-Berechnung runterladen kann man hier
(nicht enthalten ist das Rendering und das effiziente
Einschränken des Suchraums)
Allerdings ist das noch das alte "Zeug", auf dem z.B. auch der
inzwischen abgeschaltete Online-Fractal-Creator basierte

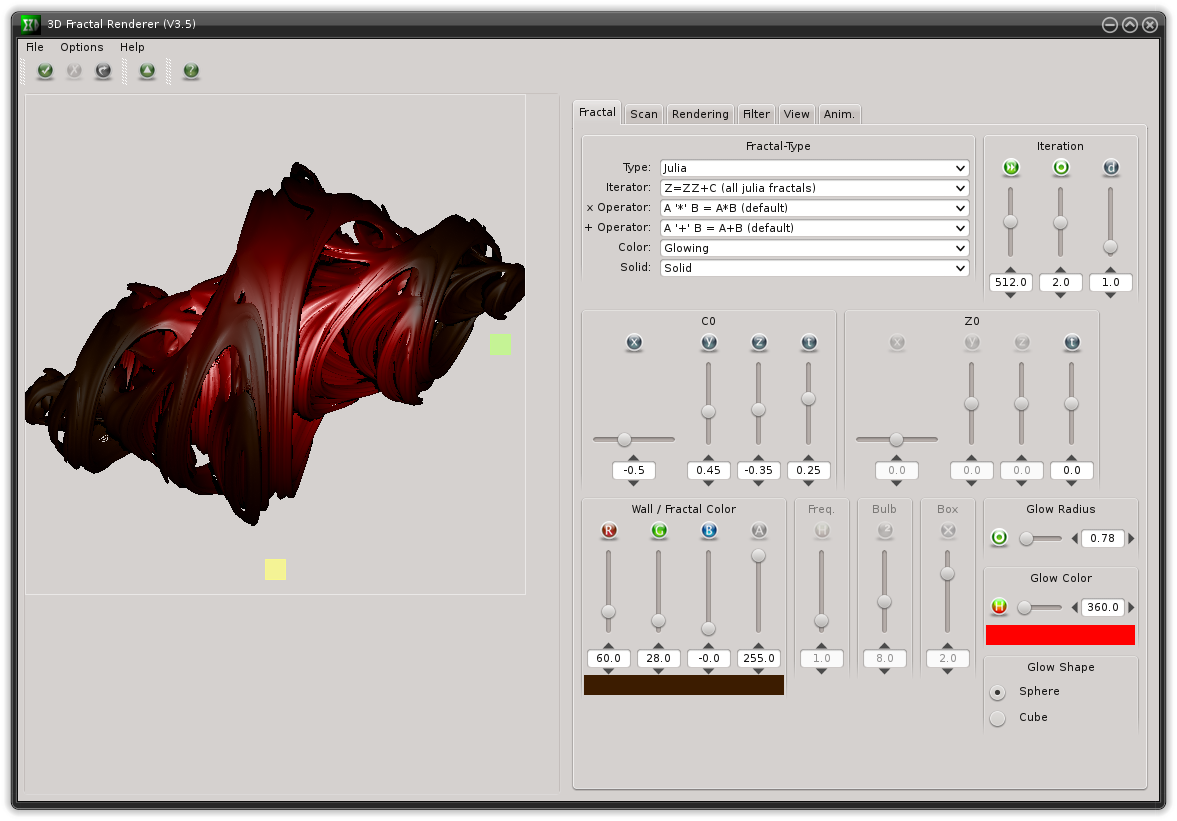

- d.h. ohne Abstandsmaß. Der neuere Kram ist als
Java-Applikation hier zu
finden (allerdings noch ohne Source-Code).
Außerdem hier mal ein ganz einfaches Beispiel wie man ein
2D-Mandelbrot-Fraktal mit Octave bzw. Matlab erzeugen und
visualisieren kann (auch das ohne Abstandsmaß). Octave/Matlab
hat den Vorteil, dass man direkt mit kompletten Vektoren und
Matrizen rechnen kann und grafische Ausgaben besonders
einfach sind. Um das Programm zusätzlich möglichst simpel zu
halten wird immer Max-Iter mal iteriert und nicht bei einem
vorgegebenen Abstand zum Ursprung (Bail-Out) abgebrochen.
Bail-Out dient nur hinterher zur Bestimmung, welche Werte zum
Fraktal gehören und welche nicht. Für ein Julia Fraktal müsste
übrigens nur Z so initialisiert werden wie hier C und C muss
stattdessen ein einzelner Wert (als Komplexe Zahl) aus der
Mandelbrot-Menge sein.
Mit dem
rechts dargestellten Programm unter Octave
erzeugtes Fraktal
% Mandelbrot
% Max-Iter
und Bail-Out festlegen % (Bail-Out
wird hier aber nicht zur Optimierung genutzt)
maxIter = 10;
bailOut = 2;
% X- und
Y-Werte des Suchrasters
x = [-2.25:0.01:1.0]; % Zeilenvektor
y = [-1.5:0.01:1.5]'; % Spaltenvektor
% Erzeuge
eine Matrix C in der jede Kombination der X- und Y-Werte
% in je einer komplexen Zahl abgelegt ist (X=Real-,
Y=Imaginärteil)
C = repmat(x, length(y), 1) + repmat(y, 1,
length(x)) * i;
% Erzeuge
eine leere Matrix Z derselben Größe (alle Werte
0)
Z = zeros(size(C));
% Iteriere
alle Werte MaxIter mal (kein vorzeitiger
Abbruch)
for iteration=1:maxIter
Z = Z .* Z + C;
end;
% Berechne
für alle Z-Werte den euklidischen Abstand zum
Ursprung
D = sqrt(real(Z).^2 + imag(Z).^2);
% Ausgabe: wo
der Abstand kleiner als bailOut ist setze
stattdessen % den
Maximal-Abstand (nur zur besseren Sichtbarkeit
des Fraktals)
maxD = max(max(D)); % Max-Wert in D
(über alle Spalten und Zeilen)
D(D < bailOut) = maxD; % wo D < bailOut setze
stattdessen maxD in D
imagesc(log(D));
% Anzeige (mit log() sieht es schöner aus)
Online-2D-Fraktal-Generator
Hier kannst du selbst 2D-Fraktale
generieren (für 3D-Fraktale wäre JavaScript dann doch etwas zu
langsam - siehe das nächste Kapitel bzgl. 3D-Fraktal-Generatoren).
Bilder, die mit diesem Generator erzeugt wurden sind in der
2D-Galerie zu finden.
Voraussetzungen: Dein Browser sollte nicht zu alt sein
(sonst siehst du wahrscheinlich "CANVAS NOT SUPPORTED") und
JavaScript muss aktiviert sein (sonst funktioniert's einfach
nicht). Start: Starte indem du einen der vordefinierten
Farbgebungs-Algorithmen auswählst (zweite Drop-Down-Liste).
Außerdem kannst du zwischen Mandelbrot- und verschiedenen
Julia-Fraktalen wählen und einstellen, ob das Fraktal oder/und
die Umgebung eingefärbt werden sollen. Zoom: Zoomen kannst indem du in das Bild klickst und
bei gedrückter linker Maustaste den Zoombereich ziehst.
Schrittweises bzw. komplettes Herauszoomen geht über die
beiden Lupen-Icons unten um Bild. Die Verzögerungseinstellung
ist hilfreich, wenn du ein Bild mit dem Zoom-Rahmen
abspeichern willst (dazu bitte mit der rechten Maustaste auf
das Bild klicken bevor es neu gezeichnet wird). Speichern: Das Speichern läuft über die normalen
Funktionalitäten des Browsers - üblicher Weise: rechte
Maustaste → Speichere Bild unter... Tipp: Durch Erhöhung der Anzahl Zeilen die auf einmal
gezeichnet werden lässt sich die Generierung u.U. etwas
beschleunigen.
Wer größere Bilder (1024x1024) erzeugen will, kann das hier machen. Na dann viel Spaß
damit...
Java-3D-Fraktal-Generator
Hier
kannst Du einen nach Java konvertierten, erweiterten und mit
einer Benutzeroberfläche versehenen Fraktal-Generator
herunterladen, mit dem viele der unten gezeigten Fraktale
erstellt werden können (und erstellt wurden). Allerdings gilt
das nur noch für die Bilder aus der "neuen
Galerie", da die Möglichkeit veränderte
Berechnungsvorschriften zu benutzen (abgesehen von Mandelbulbs
und Mandelboxen), wieder rausgeflogen ist (alle diese
veränderten Fraktale waren in Wirklichkeit leider vollkommen
instabil).
Screenshot des
Java-Fraktal-Generators
2D-Galerie
(zum Warmwerden zunächst ein paar 2D-Bilder)
Die folgenden Bilder
wurden mit dem oben zu findenden Online 2D-Fraktal-Generator
erzeugt:
Mandelbrot:
"Mandelbäumchen"
Ausschnitt aus dem
Mandelbrot-Fraktal. Eingefärbt mit einem
Orbit-Trap-Algorithmus (3 Orbit-Traps, die
Werte für Farbe, Sättigung und Helligkeit
(HSV) bestimmen und zwar sowohl für die
Umgebung, als auch für das Fraktal selbst)
"Mandelbäumchen"
"Mandelflocke"
Ein anderer Ausschnitt des
Mandelbrot-Fraktals, wieder mit einem
Orbit-Trap-Algorithmus (HSV) eingefärbt (siehe
auch voriges Bild)
"Mandelflocke"
"Mandelstern"
Noch ein anderer
Ausschnitt des Mandelbrot-Fraktals, wieder mit
einem Orbit-Trap-Algorithmus (HSV) eingefärbt
(siehe auch erstes Bild)
"Mandelstern"
"Mandelrelief"
Derselbe Ausschnitt wie im
vorigen Bild, aber mit einem Algorithmus
eingefärbt, der den (geschätzten)
Normalenvektor an jedem Punkt in Rot-, Grün-
und Blau-Werte umrechnet. Das ergibt einen
leicht 3D-artigen Effekt.
"Mandelrelief"
"Feuerdrache"
Nochmal ein anderer
Ausschnitt des Mandelbrot-Fraktals, wobei hier
nur das Fraktal selbst, nicht jedoch die
Umgebung eingefärbt wurde ("Invers-Modus")
"Feuerdrache"
"Mandelwirbel"
Derselbe Ausschnitt wie im
vorigen Bild, nur dass hier wieder alle
Bildpunkte eingefärbt wurden und das mit einem
anderen Algorithmus
"Mandelwirbel"
Julia:
"Juliawirbel"
Ein Ausschnitt aus einem
Julia-Fraktal (C=-0.6+0.45i), eingefärbt mit
einem HSB-Orbit-Trap-Algorithmus
"Juliawirbel"
"Julia strickt"
Ausschnitt aus einem
Julia-Fraktal (C=-1.8+0i), welches durch seinen
C-Wert aus der "Antenne" des Mandelbrot-Fraktals
spezielle, teilweise fast rechtwinklige
Strukturen erzeugt.
"Julia strickt"
"Julia-Muscheln"
F¨r ein Julia-Fraktal
relativ typische muschelartig verdrehte
Strukturen
"Julia-Muscheln"
"Julia-Keim"
Ein weiterer Ausschnitt aus
einem Julia-Fraktal
"Julia-Keim"
"Julia on Fire"
Wieder die typisch verdrehte
Julia-Struktur, in dieser Färbung an Magma
erinnernd...
"Julia on Fire"
"Eclipse"
Ein Julia-Fraktal mit
C=(0+0i) ergibt kein Fraktal, sondern lediglich
einen Kreis; allerdings kann die Färbung (hier
wieder mit einem HSB-Orbit-Trap-Algorithmus)
dann doch noch was halbwegs ansehnliches
rausholen...
"Eclipse"
Galerie
(neue Bilder mit Ray-Tracer und Abstandsmaß)
Die folgenden Bilder
wurden mit dem oben genannten Java 3D-Fraktal-Generator
erzeugt, dieser nutzt einen Ray-Tracer-Algorithmus und
beherrscht "Ray-Marching", also die schnelle Annäherung an
die Objekt-Oberfläche durch Berechnung eines Abstandsmaßes;
außerdem sind dort verschiedene Orbit-Trap-Algorithmen zum
Einfärben implementiert:
Mandelbrot:
"Antennenbrot"
Normales
3D-Mandelbrot-Fraktal mit C = (x,y,z, 0.00).
Coloriert wurde dieses Fraktal mit einem
Orbit-Trap-Algorithmus der die minimalen
Abstände von Zi zu drei Punkten (gegeben durch
drei beliebig gewählte Quaternion-Zahlen) in
die Farb-Kanäle Rot, Grün und Blau umrechnet.
Da das 3D-Mandelbrot-Fraktal nur ein
Rotationskörper des bekannten
2D-Mandelbrot-Fraktals um die X-Achse
darstellt ist es nicht soooo spannend...
"Antennenbrot"
"Schnittbrot"
Der Teil des Normalen
3D-Mandelbrot-Fraktal der unterhalb von y=0
und hinter z=0 liegt (also ein
aufgeschnittenes Fraktal) mit C = (x,y,z,
0.00). Coloriert wurde auch dieses Fraktal
wieder mit einem Orbit-Trap-Algorithmus der
die minimalen Abstände von Zi zu drei Punkten
(gegeben durch drei beliebig gewählte
Quaternion-Zahlen) in die Farb-Kanäle Rot,
Grün und Blau umrechnet. Durch den Schnitt
erkennt man hier besser als im letzten Bild
das bekannte Mandelbrot und dessen fraktale
Strukturen.
"Schnittbrot"
Julia:
"Skeleton"
"Normales" Julia-Fraktal mit
C = (-0.5, 0.45, -0.35, 0.25) und Z =
(x,y,z,0.00). Mein erstes "eigenes" Fraktal,
aber jetzt besser gerendert (siehe auch die
Galerie der "alten" Fraktale). Coloriert wurde
dieses Fraktal mit einem sogenannten
Orbit-Trap-Algorithmus, der den minimalen
Abstand der Zi zu drei (relativ willkürlich
gewählten) Punkten ("Orbit-Traps") in Rot-,
Grün- und Blau-Werte umsetzt. Die Möglichkeit
der Glättung, habe ich hier nur minimal genutz,
da ich den "skelettartigen" Eindruck des
ungeglätteten Fraktals mag)
"Skeleton"
"Pearl"
Ausschnitt aus dem vorigen
Julia-Fraktal, stärker geglättet und anders
coloriert, so dass ein perlmuttartiger Eindruck
entsteht.
"Pearl"
"Sling"
Julia-Fraktal mit C=(0.59,
-0.25, -0.54, 0.04) und Z=(x,y,z,0). Leider ist
ein Fraktal aus diesem Bereich (numerisch) recht
instabil, was unter anderem zu Lücken führt, die
ich hier mit Tiefen(un-)schärfe etwas zu
kaschieren versuche...
"Sling"
"Jumping Dragon"
Die rechte Hälfte eines
Julia-Fraktals mit C=(-0.84,-0.42,0.42,0) und
Z=(x,y,z,0), Blickwinkel 45° von oben.
"Jumping Dragon"
Mandelbulb:
Mandelbulb-Fraktal.
Coloriert mit einem
Orbit-Trap-Algorithmus, bei dem die minimale
Distanz eines Zi als Hue-Wert einer Farbe
verwendet wird. Das Interessante im Vergleich zu
"normalen" 3D-Julia-/Mandelbrot-Fraktalen ist,
dass sich die Strukturen zu "Knollen" ("Bulbs")
verdrehen, wodurch man erst ein "echtes"
3D-Fraktal erhält in das man beliebig
hineinzoomen kann...
Mandelbulb
"Sunny Bulb-World"
Ausschnitt aus dem vorigen
Mandelbulb-Fraktal. Coloriert wurde auch dieses
Fraktal mit einem sogenannten
Orbit-Trap-Algorithmus, allerdings in diesem
Fall mit einem der die minimalen Abstände der Zi
zu den drei Hauptachsen (X, Y und Z) in Werte fü
Rot, Grün und Blau umrechnet.
"Sunny Bulb-World"
"The Dark Side of Bulb"
Ein weiterer Ausschnitt aus
dem Mandelbulb-Fraktal - aus einem eher
instabilen Bereich, wie man leider an einigen
Kanten sieht...
"The Dark Side of
Bulb""
"Peak"
Eine enorme Vergrößerung aus
dem Mandelbulb-Fraktal. Hier haben numerische
Instabilitäten und das Abbruchkriterium sicher
auch ihre schmutzigen Finger im Spiel gehabt.
"Peak"
Juliabulb:
"Bouquet"
Ein Julia-Bulb-Fraktal,
mit C=(0.96, -0.25, -0.54, 0.04) und
Z=(x,y,z,0). Ein Julia-Bulb ist ein
Julia-Fraktal, das mit dem
Multiplikations-Operator für Mandelbulbs
berechnet wurde. Wählt man C aus den mittleren
Regionen der Mandelbulb-Menge, sieht das
Julia-Bulb-Fraktal dem Mandelbulb sehr
ähnlich. Je weiter man mit C aber in die
Randzonen der Mandelbulb-Menge kommt, desto
stärker löst sich das Julia-Bulb-Fraktal auf.
Die äußersten Knollen und Ringe halten dabei
am längsten, was dieses "Blumengebinde"
erzeugt. Gegen die Instabilität habe ich eine
starke Glättung verwendet - und die
Tiefenunschärfe verschleiert das Übrige :-)
"Bouquet"
"Flower"
Eine "Blüte" aus dem
vorigen Julia-Bulb-Fraktal, jedoch mit weniger
Glättung (also einem kleineren Abstandswert).
Daher zerfällt der "Stengel" und aus den
einzelnen "Blüten-Blättern" werden selbst
wieder Blüten, die an weiteren Ringen
"befestigt" sind.
"Flower"
"Julia's Bulb-Garden"
Ein Ausschnit aus einem
Julia-Bulb-Fraktal - also einem Julia-Fraktal,
das mit dem Multiplikations-Operator für
Mandelbulbs berechnet wurde.
"Julia's
Bulb-Garden"
"Stormy Seas"
Ein Ausschnit aus einem
Julia-Bulb-4-Fraktal. Alle anderen Bulb-Fraktale
auf dieser Seite sind übrigens Bulb-8-Fraktale.
"Stormy Seas"
Mandelbox:
"Golden Chest"
Mandelbox-Fraktal
(Scale=2.0) (Coloriert mit einem
Orbit-Trap-Algorithmus, der den minimalen
Abstand von Zi zum Mittelpunkt (0,0,0,0) als
Hue-Wert der Farbe benutzt)
"Golden Chest"
"Cavities"
Linke obere Ecke des
Mandelbox-Fraktals mit Scale 2.0 Ich weiß
übrigens nicht genau, was den Schatten über der
ganzen linken Seite verursacht, da hat sich der
Algorithmus wohl selbst verwirklicht :-)
"Cavities"
(Ausschnitt links)
"Urban Canyon"
Ausschnitt aus einem
Scale-2.5-Mandelbox-Fraktal (etwa in der Mitte
der rechten Seite), mit starker
Perspektivischer Verzerrung). Die hier zu
sehende "Unterseite" ist keine echte
Fraktalgrenze, sondern nur das Ende des
gescannten Bereichs (also ein Schnitt durch
das Fraktal).
"Urban Canyon"
(Ausschnitt rechts)
"Heavy Cube"
Mandelbox (Scale=2.5),
kräftig perspektivisch verzerrt, mit viel
Glanz und coloriert mit drei Orbit-Traps (je
einer für Rot, Grün und Blau)
"Heavy Cube"
"Cold Fusion"
Coloriert wurde diese
Mandelbox (Scale=-2.5) mit einem Algorithmus,
der einen kugelförmigen Bereich um die Mitte
anders einfärbt und leuchten lässt (mit
fließenden Übergängen an den Rändern). Man
sieht hier nebenbei bemerkt, dass mein
Abstandsmaß für Mandelboxen noch nicht optimal
funktioniert... (oder dieser
"Kalte-Fusions-Reaktor" brennt bald mal durch
:-)
"Cold Fusion"
"Green Energy"
Mandelbox-Fraktal
(Scale=-2.0) mit einem extrem kleinen
Max-Iter-Wert von 5 berechnet (normal sind
Werte ≥ 500), was dieses irgendwie bollig
blubbernde Aussehen ergibt. Auch dieses Bild
wurde mit einem Algorithmus der einen
kugelförmigen Bereich um die Mitte anders
einfärbt und leuchten lässt coloriert.
Zusätzlich ist die Mandelbox von spiegelnden
Wänden umgeben.
"Green Energy"
"After Sunset"
Wieder ein quasi-standard
Mandelbox-Fraktal (Scale=2.0) mit noch einer
anderen Variation zum Thema "inneres Glühen",
wobei diesmal ein würfelförmiger Bereich
innerhalb des Fraktals zum Leuchten gebracht
wurde.
"After Sunset"
"Urban Canyon II"
Ein Ausschnitt aus einer
Mandelbox (Scale=2.5), perspektivisch verzerrt
und zudem mit Spiegelungen, was verteufelt
Rechenzeit kostet :-) Gespiegelt werden übrigens
sechs (hier allerdings identische Bilder), die
sich auf den sechs Seiten einer Box befinden,
die virtuell die Szene umgibt. Hier habe ich es
allerdings so eingestellt, dass diese Bilder nur
indirekt (also über die Spiegelungen) sichtbar
sind und der Hintergrund in einem einheitlichen
Blau erscheint.
"Urban Canyon II"
(Ausschnitt oben)
"Platine"
Coloriert wurde diese
Mandelbox (Scale=-2.5) mit einem Algorithmus,
der die Anzahl der Iterationen auswertet
"Platine"
"Box City"
Die Oberseite eines Mandelbox-Fraktals
(Scale=-2.5) mit einem Stadt-artigem Aussehen (samt Unterwelt)
"Box City"
"The Fog"
Viel Tiefenunschärfe und nach hinten immer heller
und leicht bläulicher werdend ergibt dieses nebelartige Aussehen.
"The Fog"
"Real Steel"
Zum Abschluss der
Mandelbox-Reihe eine Version mit leichtem "inneren Leuchten", was hier zu
einem leicht metallischem Aussehen führt.
"Real Steel"
Juliabox:
"Ruin"
Ausschnitt aus einer
Juliabox (Scale=2.0) - also einem
Julia-Fraktal, das mit der
Mandelbox-Multiplikation berechnet wurde. Ich
weiß leider noch nicht warum, aber diese
Fraktale scheinen häufig (immer?) keine äußere
Grenze zu haben, so dass man nur Ausschnitte
zeigen kann. Außerdem sind sie ausgesprochen
instabil, was dieses halb zerfallene Gebilde
zur Folge hat (mit viel Tiefenunschärfe hat
das aber schon wieder was...)
"Ruin"
Juliabox (Scale=2.0)
"Mein Block"
Ausschnitt aus einer
Juliabox (Scale=2.5). Etwas solider als die
letzte Juliabox, aber ebenfalls nicht mehr
ganz fit...
"Mein Block"
Juliabox(Scale=2.5)
"Concrete"
Derselbe Ausschnitt wie
bei der ganz linken Juliabox, nur aus einer
anderen Perspektive und mit Scale=1.4, statt
2.0. Auch diesem Fraktal scheint es nicht
sonderlich gut zu gehen. Ich finde aber dieser
"verwitterte Beton-Look" steht einer
mathematischen Funktion (zu den richtigen
Anlässen) ja auch mal ganz gut, oder nicht,
oder was...
"Concrete" Juliabox
(Scale=1.4)
"Inner Light"
Julia-Boxen, die noch
nicht ganz so kaputt sind, verspüren auch
mal so ein inneres Leuchten und fangen dann
vor Freude an zu Hüpfen... Das "kaputte"
Aussehen der Julia-Boxen scheint übrigens zum
großen Teil daran zu liegen, dass das
verwendete Abstandsmaß nicht gut funktioniert.
Hier habe ich den geschätzten Abstand jeweils
noch durch 20 geteilt - damit halten sich die
"Bröckeleien" in Grenzen...
"Inner Light" Juliabox
(Scale=3.0)
Galerie
(alte Bilder ohne Ray-Tracer und Abstandsmaß)
Die folgenden Bilder wurden mit
einer alten (nicht mehr verfügbaren) Programmversion erzeugt,
die weder einen echten Ray-Tracing-Algorithmus, noch
Ray-Marching kannte und nur sehr simple Färbe-Algorithmen
beinhaltete:
Julia:
3D-Julia-Fraktal mit folgenden
Parametern:
C = (-0.5,0.45,-0.35,0.25),
Z = (x,y,z,0.05),
Maxiter = 15,
Bailout = 2.0
"Mein erstes eigenes 3D-Fraktal", zudem noch mit
einer Frühform meines Renderers "abgelichtet" -
keine Farbe, eher diffuse Konturen, ... aber dafür
historisch wertvoll :-)
3D-Julia-Fraktal
"Green Hornet"
Praktisch dasselbe Fraktal
wie vorher, nur mit "falscher"
Quaternion-Multiplikation (zweimal "sinnlos"
Sinus eingefügt)
Mit "falscher"
Quaternion-Multiplikation
"Gold und Silber"
"Gold und Silber"
"Muschel"
"Muschel"
(Aus-)Schnitte:
Schnitt durch ein
3D-Apfelmännchen (Mandelbrot-Fraktal)
Durch den Schnitt wird
praktisch das allseits bekannte Apfelmännchen
sichtbar, nur dass hier die zur Mandelbrotmenge
gehörenden Teile eingefärbt sind, anstatt, wie
bei 2D-Julia- und Mandelbrot-Fraktalen sonst
üblich, die umliegenden, nicht zum Fraktal
gehörenden, Bereiche einzufärben.
Schnitt durch ein
3D-Apfelmännchen
(Mandelbrot-Fraktal)
Ausschnittsvergrößerung des
letzten Bilds
Gleichzeitig wurde auch
der Iterations-Wert erhöht, so dass das
Fraktal stärker konturiert ist (sonst sähe ein
so starker Zoom auch eher langweilig aus). Man
ahnt schon, dass man beliebig weiter
hineinzoomen könnte...
Ausschnittsvergrößerung
des letzten Bilds
Schnitt durch das erste Fraktal
(invers)
Hier wurde das Fraktal
selbst durchsichtig und die umliegenden Punkte
farbig dargestellt. Die Farbe wurde, wie in der
normalen Darstellung auch, anhand der
Koordinaten zum Zeitpunkt des Abbruchs der
Iteration (also beim Überschreiten des durch den
Parameter Bailout festgelegten maximalen
Abstands zum Koordinaten-Ursprung) bestimmt. Die
scharfen Grenzen zeigen jeweils die Anzahl der
Iterationen, bis der Bailout-Abstand erreicht
und die Iteration abgebrochen wurde. Dies wären
also die gefundenen Grenzen des Fraktals bei
kleinerem Maxiter-Parameter (je kleiner desto
aufgeblähter und "schwammiger" erscheint das
Fraktal).
Schnitt durch das
erste Fraktal (invers)
Schnitt durch ein
3D-Apfelmännchen (invers)
Hier wurde das Fraktal
selbst durchsichtig und die umliegenden Punkte
farbig dargestellt. Die Farbe wurde, wie in der
normalen Darstellung auch, anhand der
Koordinaten zum Zeitpunkt des Abbruchs der
Iteration (also beim Überschreiten des durch den
Parameter Bailout festgelegten maximalen
Abstands zum Koordinaten-Ursprung) bestimmt. Die
scharfen Grenzen zeigen jeweils wieder die
Anzahl der Iterationen bis der Bailout-Abstand
erreicht und die Iteration abgebrochen wurde.
Dies wären also die gefundenen Grenzen des
Fraktals bei kleinerem Maxiter-Parameter (je
kleiner desto aufgeblähter und "schwammiger"
erscheint das Fraktal). Das Fraktal ist übrigens
leicht gedreht, damit man den runden Querschnitt
des 3D-Apfelmännchens besser sieht.
Schnitt durch ein
3D-Apfelmännchen (invers)
Verschlungenes:
"Herbst"
"Herbst"
"Grünes Urzeitvieh"
"Grünes Urzeitvieh"
"Schlingen"
"Schlingen"
"Kompaktklasse"
"Kompaktklasse"
Zum Kugeln:
"Ball"
(Die Form ist hier allein
durch BailOut bestimmt)
"Flummi"
"BallaBalla"
Die Kugelform entsteht durch
den BailOut-Parameter. Der hier allerdings nicht
allein für die Form verantwortlich ist, sonst
würde eben wirklich eine Kugel herauskommen.
Hier ist nicht mehr nur BailOut
für die Form verantwortlich
"Welle"
"Welle"
Abwandlungen:
"Orbit"
"Orbit"
"Starwars"
Dieses Fraktal hat wurde mit einer abgewandelten
Formel berechnet:
C = (-0.5, 0.26, -0.35, 0.25)
Z = (x, y, z, 0.05)
Max-Iter = 6
Bailout = 2.0
Iterator = Z = C^(Z*Z)
"Starwars"
"Holzwurm"
"Holzwurm"
Mandelbulb-Ausschnitt
Mein erster halbwegs
brauchbarer Versuch: mit einer einfachen
Glättung und Tiefenunschärfe, aber noch ohne
echten Ray-Tracer und ohne Abstandsmaß
berechnet. Die Probleme bei den Mandelbulbs
veranlassten mich dazu meinen Renderer
komplett neu zu schreiben (Ergebnisse siehe
oben in der neuen Galerie).
Mandelbulb
2D2D3:
Jede Zeile ist ein
2D-Julia-Fraktal
(von "oben" gesehen), wobei mit der
Y-Koordinate der Real-Teil des
C-Wertes verändert wurde
2D-Julia-Fraktal, wobei die
Entfernung von Z zum Koordinaten-Ursprung zum
Abbruchszeitpunkt als Höhe interpretiert wurde.
2D-Julia-Fraktal, wobei die
Entfernung von Z zum Koordinaten-
Ursprung zum Abbruchszeitpunkt als
Höhe interpretiert wurde
Bewegendes
(MPEG-Filme):
"Zapfenflug"
Ein "Flug" über
verschiedene Werte für C eines mit einem
Logarithmus veränderten Julia-Fraktals.
Da die Auflösung leider nicht so
berauschend ist, sollten die Videos
besser in Originalgröße geschaut werden
(siehe Buttons rechts oben).
"Murmelflug"
Ein "Flug" über
dieselben Werte für C eines diesmal mit
einer Power-Funktion veränderten
Julia-Fraktals.
"Amöbenflug"
Ein "Flug" wieder
über dieselben Werte für C eines mit
einer Tanh-Funktion veränderten
Julia-Fraktals.
"Kreuzflug"
Noch ein "Flug",
wieder über dieselben Werte für C, eines
mit einer Tanh-Funktion veränderten
Julia-Fraktals.
Ein "Flug" über verschiedene Werte für C eines mit
einem Logarithmus veränderten Julia-Fraktals.
Ein "Flug" über dieselben Werte für C eines diesmal
mit einer Power-Funktion veränderten Julia-Fraktals.
Ein "Flug" wieder über dieselben Werte für C eines
mit einer Tanh-Funktion veränderten Julia-Fraktals.
Ein "Flug" wieder über dieselben Werte für C eines
mit einer Tanh-Funktion veränderten Julia-Fraktals.
Feedback
Freue mich über eure
Meinungen, Anregungen, usw.
. Feedback-Formular
